NEJO — Invernadero Inteligente

El equipo detrás de NEJO

¿Quiénes somos?

Estudiantes de Tecnología en Automatización Industrial de la Universidad San Buenaventura, apasionados por la electrónica, el IoT y la agricultura del futuro.

// MIEMBRO_01

Néider Forero

Líder de Hardware & Sistemas de Potencia

Responsable del diseño y selección de componentes electrónicos del invernadero. Lidera el análisis de consumo energético, la integración de la fuente de alimentación y el respaldo con baterías o panel solar. Su enfoque garantiza que el sistema opere de forma estable y eficiente bajo cualquier condición.

ESP32 Sistemas de Potencia Sensores DHT22 Energía Solar

// MIEMBRO_02

Johan Romero

Líder de Software & Conectividad IoT

Encargado de la programación del sistema embebido y la arquitectura maestro-esclavo entre los dos ESP32. Desarrolla la lógica de control automático, el envío de datos a la nube vía Bluetooth y la visualización en pantalla táctil. Su trabajo conecta el hardware con la inteligencia del sistema.

IoT Bluetooth Programación Lógica PLC Automatización

Jhonatan Paolo Tovar Soto / Fabian Orlando Garcia

Profesores de proyecto integrador

Avance académico

Documentación por Semestre

Registro del desarrollo del proyecto a lo largo de los semestres

2024 · Fundamentos

Bases del Proyecto

Primer acercamiento al concepto de invernadero automatizado. Se establecen las bases teóricas del sistema, la selección inicial de componentes y la exploración de tecnologías IoT aplicadas a la agricultura.

Investigación inicial sobre automatización agrícola y sistemas de control ambiental.

Selección de componentes clave: ESP32, sensor DHT22, actuadores básicos.

Definición del objetivo general del proyecto: mantener condiciones óptimas de temperatura y humedad.

Especificaciones del Sistema

Diagnóstico técnico de hardware utilizado en el desarrollo

⬇ Descargar

2024–2025 · Diseño

Diseño del Prototipo

Se desarrolla el diseño funcional del prototipo NEJO. Se documenta la arquitectura de hardware y software, se define el esquema maestro-esclavo entre ESP32 y se estructura el paradigma IoT del sistema.

Diseño de la arquitectura maestro-esclavo con dos ESP32 para distribución de tareas.

Definición del paradigma IoT: envío de datos a la nube vía Bluetooth y visualización en pantalla táctil.

Documentación de los componentes de potencia y la infraestructura de hardware y software.

Prototipo NEJO — Descripción del Diseño

Documento completo del diseño del invernadero inteligente

⬇ Descargar

III

2025 · Construcción

Construcción e Integración

Demostración YouTube

Contenido en desarrollo

Los documentos y avances de este semestre estarán disponibles próximamente.

2026 · Proyecto Integrador

Control de Microclima y Telemetría

NEJO busca resolver la inestabilidad térmica en invernaderos universitarios mediante la automatización con ESP32, respondiendo a la necesidad de agricultura de precisión en la Sabana de Bogotá.

01/03/2026: Definición de objetivos y revisión técnica.

DOCUMENTACIÓN NEJO

Documento de proyecto integrador actualizado hasta la fecha

👁 Ver Documento

13/03/2026: Proyección a futuro de creación más identificación de problemas. (Temperatura y Humedad).

DIAGRAMA DE GANTT

PROYECCIÓN DEL PROYECTO PENSANDO EN LOS RESULTADOS POSITIVOS Y NEGATIVOS

👁 Ver Documento

17/03/2026: Selección y calibración de sensores.

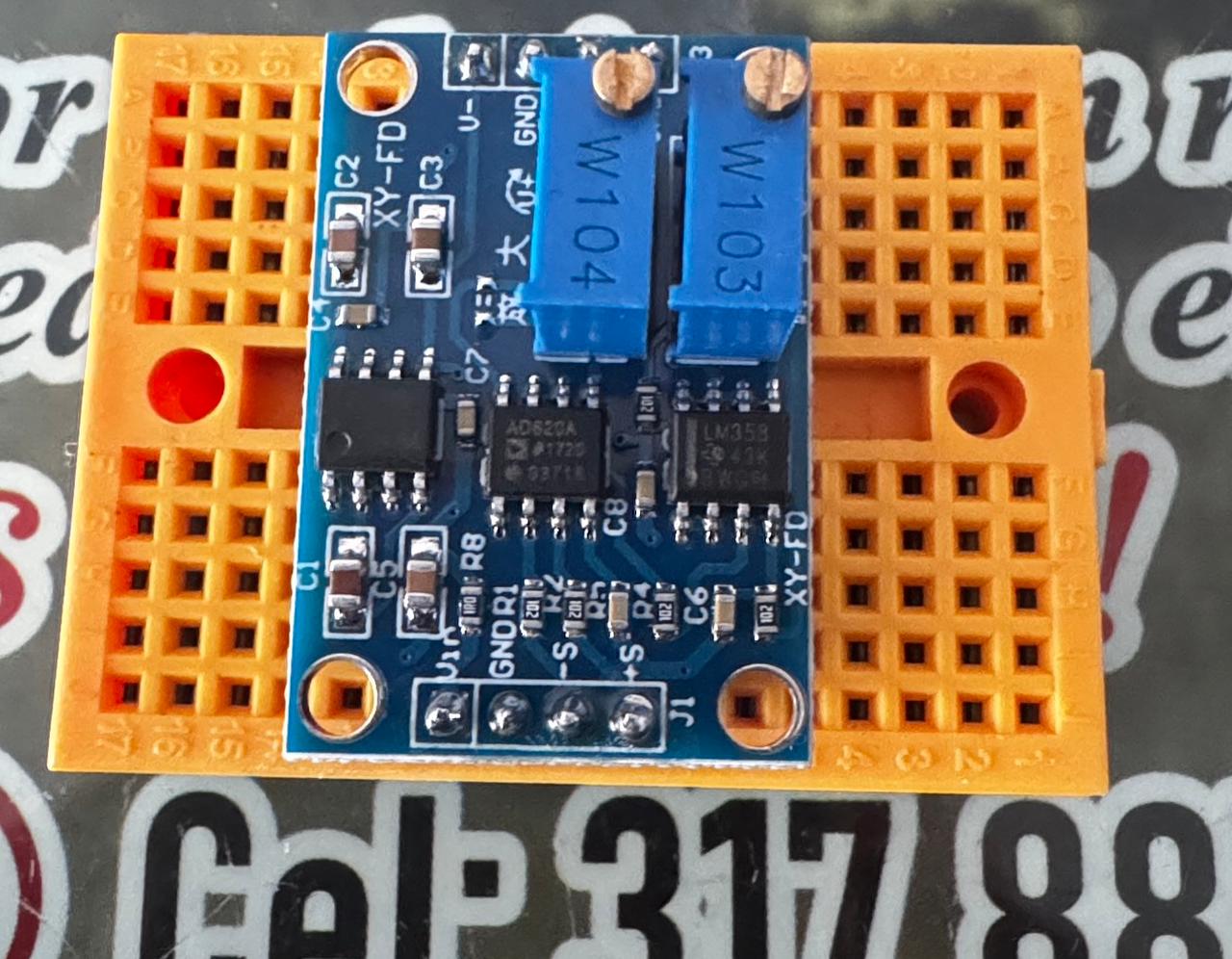

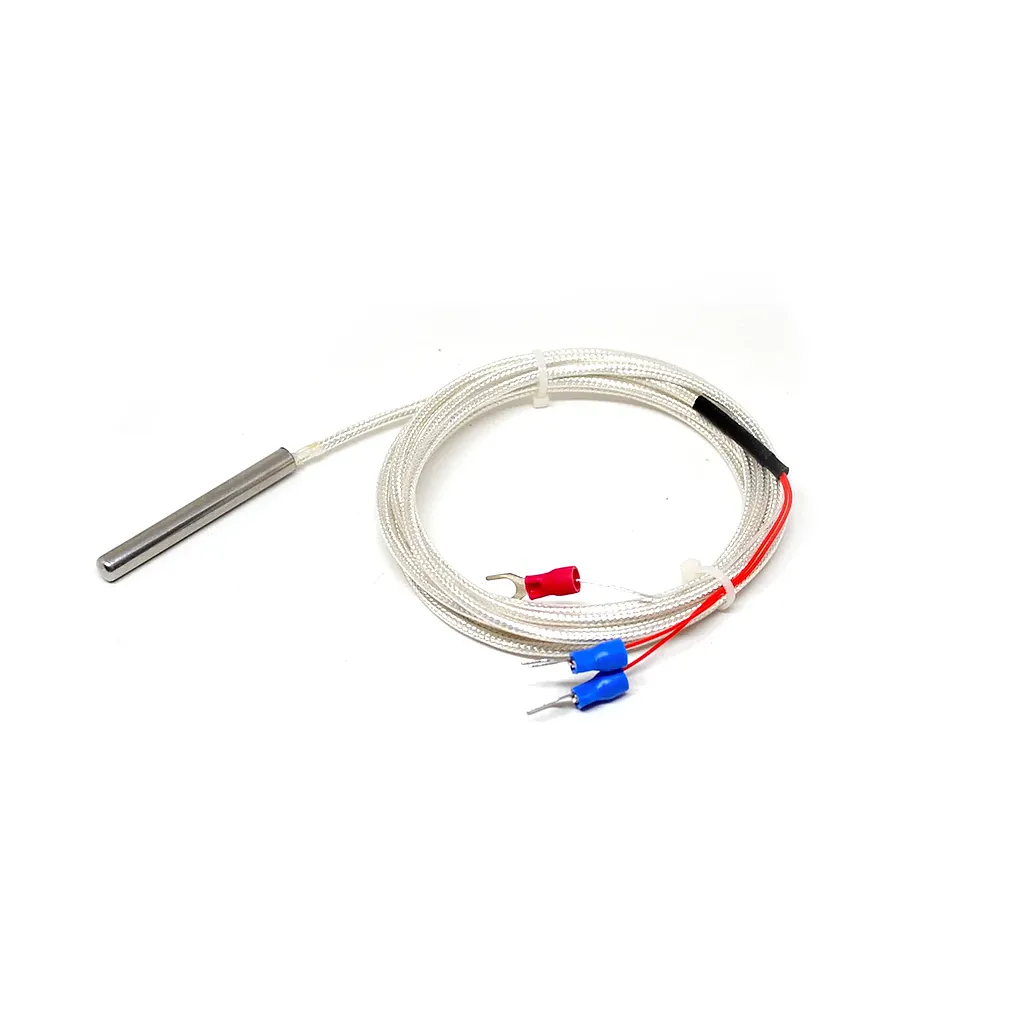

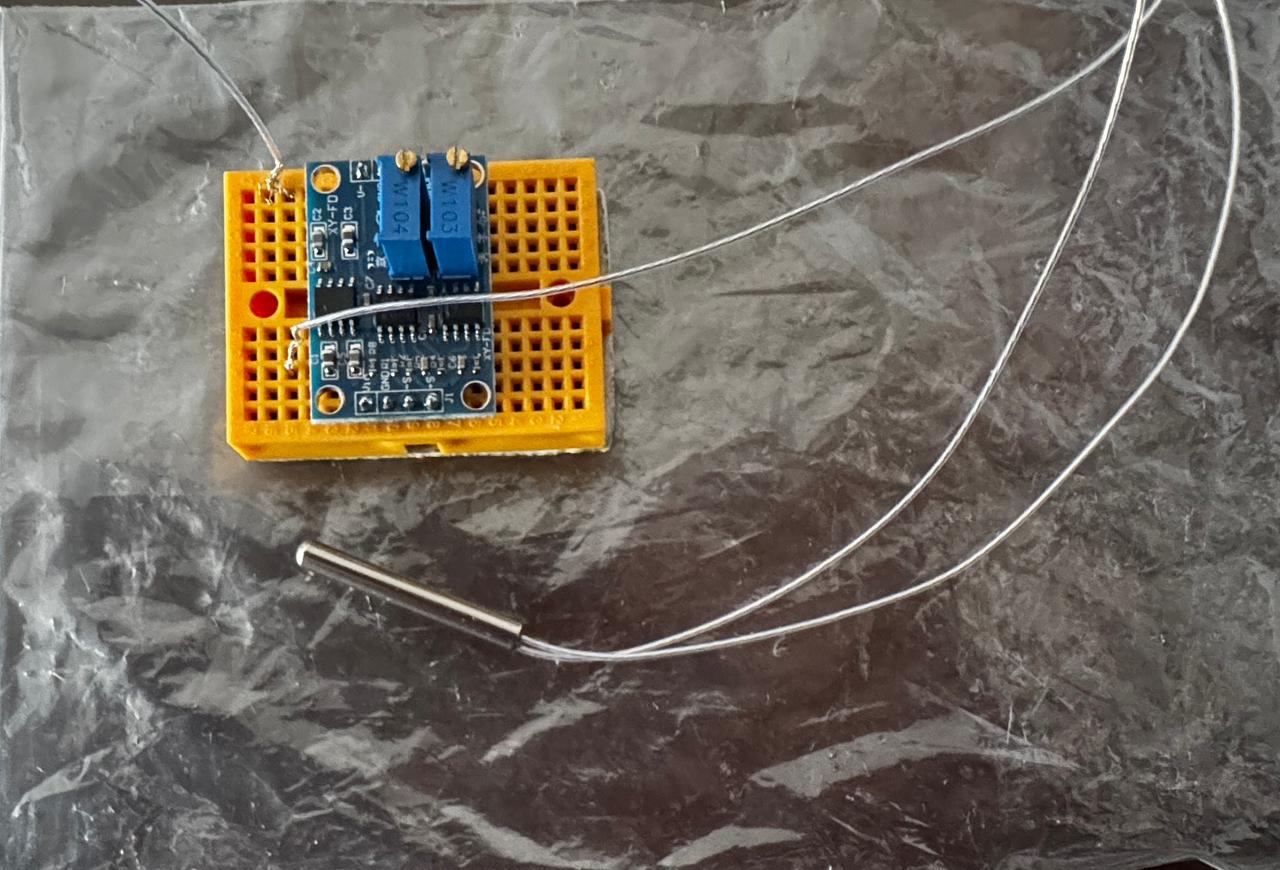

Sensor PT100

La PT100 es un RTD (Detector de Temperatura por Resistencia). Está hecha de platino y su funcionamiento se basa en una propiedad física: cuando la temperatura sube, la resistencia eléctrica del platino aumenta de forma muy precisa y lineal. Se llama "100" porque a 0°C tiene exactamente 100 ohmios de resistencia.

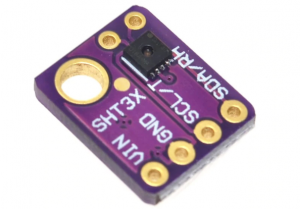

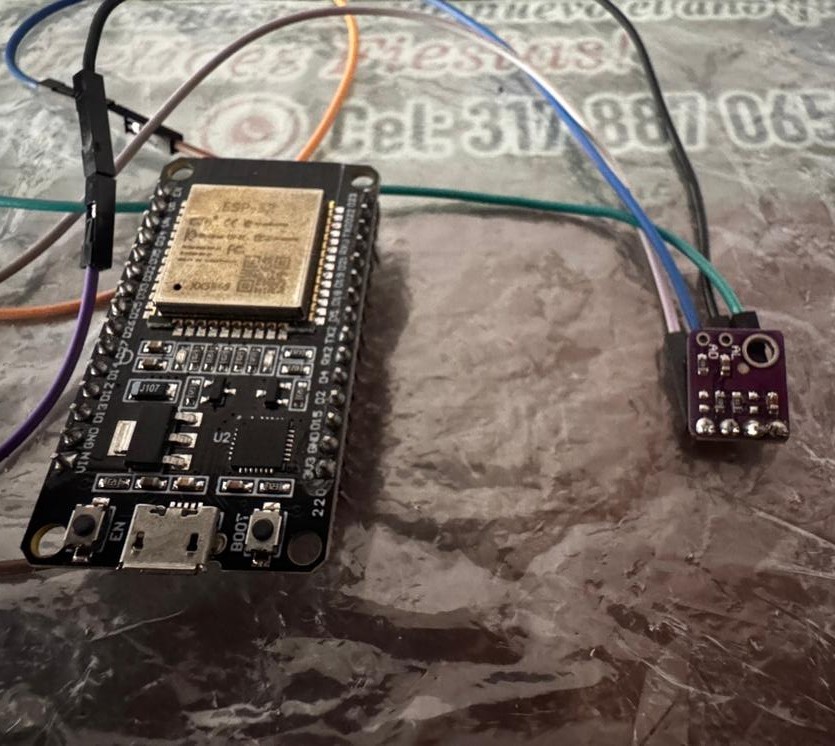

Sensor SHT3X

Es un sensor digital de alta gama fabricado por Sensirion. A diferencia de los sensores analógicos, este ya entrega la información procesada a través de un protocolo de comunicación llamado I2C. Mide tanto la humedad relativa del aire como la temperatura ambiente mediante un chip de silicio muy avanzado.

15/04/2026: Programación de la lógica de control y comunicación con ESP32.
